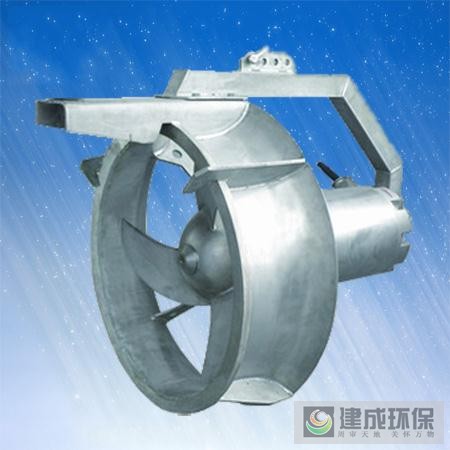

QJB-W污泥回流泵

作者:建成环保    产品来源:建成环保    点击数:    更新时间:2015/5/25

  品牌介绍

  南京建成环境工程有限公司是潜水搅拌机、低速推流器、双曲面搅拌机、潜水曝气机、机械格栅、污水处理设备等产品专业生产加工的公司,拥有完整、科学的质量管理体系。南京建成环境工程有限公司的诚信、实力和产品质量获得业界的认可。

    设备俗称

  大流量低扬程泵、污泥回流泵、内回流泵、穿墙泵、硝化液回流泵、潜水回流泵

  产品介绍

产品使用范围:

  QJB-W型污泥回流泵是在潜水搅拌机生产技术基础上开发的新型产品,该泵为二级污水处理厂混合液回流、反硝化脱氮的专用设备,亦可以用于地面排水时抽净化水;灌溉和控制水道系统;废水处理过程中再循环或泥浆抽吸回路中需要微扬程、大流量场所。


使用条件:

  1、连续运行时,介质温度不高于40℃;
  2、介质PH值为6-9。
  3、最大潜没深度10m。

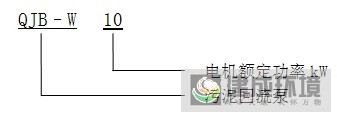

型号表示方法:


结构简介:

  专门设计的装置部件和设备备件使污泥回流泵达到最佳性能。
  1、电缆:电缆采用特制水密电缆;
  2、接线盒:接线盒是全封闭的,与周围液体和定子箱是隔离的;
  3、电机:50Hz鼠笼式3相潜水异步电动机,F级绝缘,防护等级IP68。电机由周围介质冷却;
  4、轴:电动机的轴采用不锈钢材料制作,转子作动平衡试验;
  5、密封:静密封为O型密封圈。轴密封为机械密封,将油室与周围介质隔离;
  6、轴承:采用进口轴承,设计使用寿命可达100,000小时以上;
  7、油室:油用于润滑和冷却机械密封摩擦副,并隔离渗透液;
  8、叶轮:叶轮有三枚叶片,叶片宽而薄,表面光滑呈后掠式,高效、无阻运转,且具有自清功能;
  9、进口锥管:进口锥管的目的是为了形成最好的流动状态;
  10、排出接头:排出接头用于将进口锥管固定在出水管上;
  11、引导装置:引导装置由两根管子(导管)和上方导管夹具所组成。


产品特点:

  1、按低扬程、大流量专门设计,效率高;
  2、抗堵塞、缠绕,使用可靠;
  3、采用最新的密封材料,可以安全连续运行10000小时以上;
  4、结构紧凑,安装维修方便;
  5、主机采用冲压成形结构,体积小,精度高,耐腐蚀无噪音;
  6、内设漏电漏水及电机过载保护(报警)装置,确保产品安全与可靠。

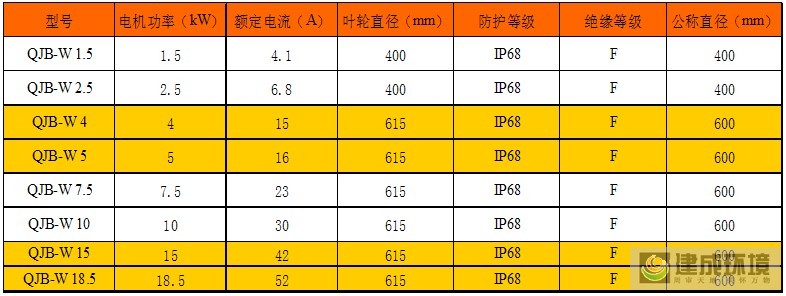

主要性能参数:


性能曲线:


安装:

  1. 正确安装使用是该泵能长久、正常运转的基本保证。
  2. 污泥回流泵采用自动耦合安装系统,不用任何机械拆卸便可迅速提升设备进行检查和维护,安装方便快捷。
  3. 本设备除穿墙管需要预埋外,导杆、起吊架均用钢膨胀螺栓与池体连接,不需要预埋件。
  4. 预埋件和拍门由用户采购安装,用户定购时应该注意。

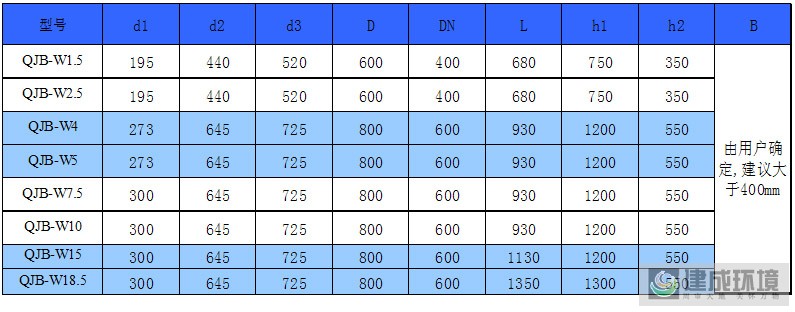

产品安装尺寸:

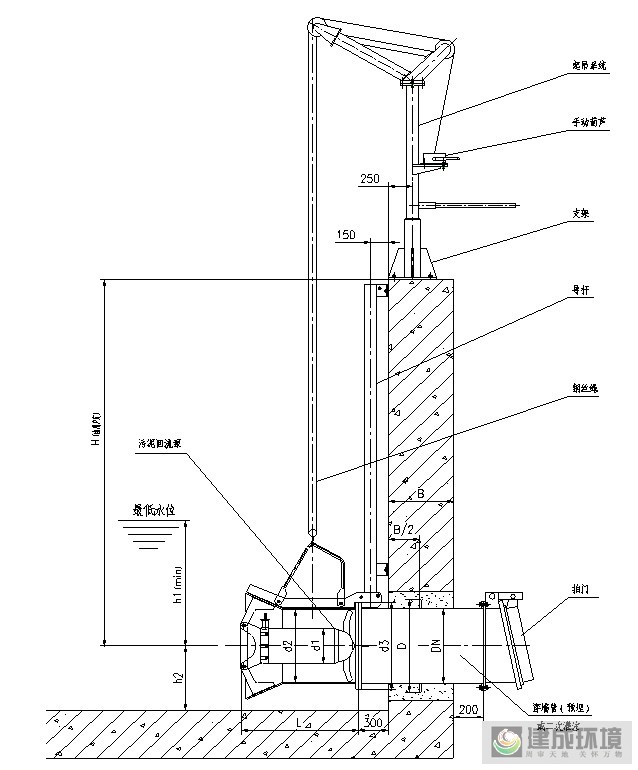

安装示意图:
